Une jauge avec la balise
"circulargauge" |
|
Jusque ici nous avons utilisé la balise "linplot"
et "lineargauge" pour tracer
des courbes, je vais vous explique la balise "circulargauge" |
|

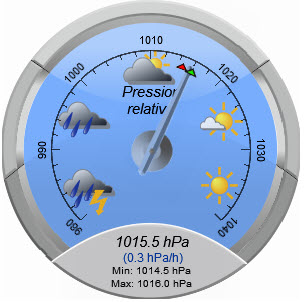

Nous allons créer une feuille de
style pour avoir ce résultat |
|
|
Enregistrez les 4 images de droite dans
le même dossier que votre feuille de style.
Clique droit sur l'image et enregistrer sous, ne changez pas le nom. |
|
|
|
|
But: avoir une jauge qui indique l'hygrométrie
avec deux index pour indiquer le min et le max de la journée,
ainsi qu'un récapitulatif en texte dans le bas de la jauge
avec la variation sur une heure.
|
|

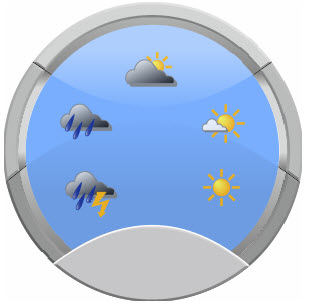

Comme pour nos premiers graphiques, on commence par créer
une image et un cadre qui contiendra notre image de base.
toujours entre les balises <stylesheet>,
nous ajoutons la balise "stretch" pour adapter la grandeur
de l'image à la grandeur du cadre.
|
|
<?xml version="1.0" encoding="iso-8859-1" ?> <stylesheet> <image width="300" height="300" /> <!-- ================= Fond ================= --> <frame width="300" height="300" position-x="0" position-y="0"> <background texture="pression_fond.png" stretch="1" /> </frame> </stylesheet>
|
|

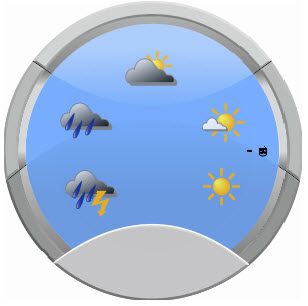

On rajoute la balise "circulargauge" Avec les
dimensions et les marges
|
|
<circulargauge width="300" height="300" orientation="1" position-x="0" position-y="0" margin-top="50" margin-right="50" margin-bottom="50" margin-left="50" >
|
|
On met en forme l'axe, le min et le max ainsi que l'angle
de départ et de fin avec les balises "
fromangle" et "toangle"
et on rajoute les labels "labels"
et les graduations "ticks"
|
|

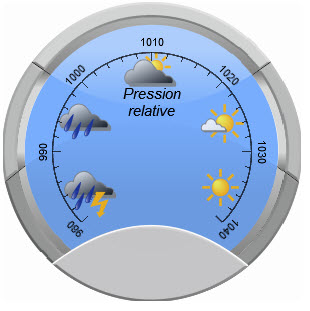

<axis color="FF000000" min="980" max="1040" titlemargin="50" titleside="top" fromangle="-45" toangle="225"> <title text="Pression\nrelative" alignement="vcenter|hcenter" angle="0" > <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title> <labels labelinterval="1" side="0" hide="0"> <font color="FF000000" facename="Arial" size="14" weight="400" italic="0" /> </labels> <ticks majorticks="7" minorticks="4" side="left" hidefirst="0" hidelast="0" hideminorticks="0" hide="0" minorticksize="5" majorticksize="9"/> </axis>
|
|

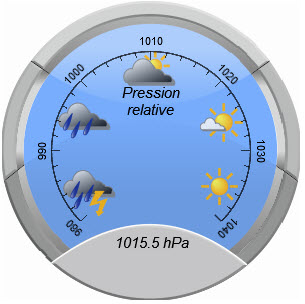

On rajoute valeur actuelle avec la balise "title"
on la positionne et on défini la police de caractère
|
|
<title text="$Current[relative_pressure,6.1] $Unit[Pressure]" alignement="relative" angle="0" position-x="0.5" position-y="0.80"> <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title>
|
|
On va rajouter les données, attention sur les graphiques
précédents les données étaient placées
dans la balise "data", maintenant elles sont placées
dans la balise "index" on ajoute aussi l'image de l'aiguille
|
|

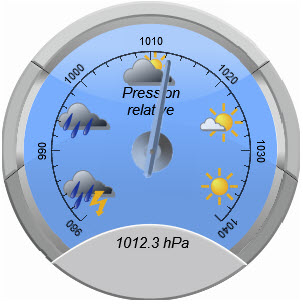

<index> <current_relative_pressure texture="aiguille_pression.png" /> </index>
|
|

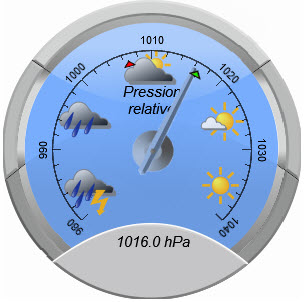

On rajoute les deux index
|
|
<index> <stats_day_min_relative_pressure texture="index_pression_rouge.png" /> <stats_day_max_relative_pressure texture="index_pression_vert.png" /> </index>
|
|

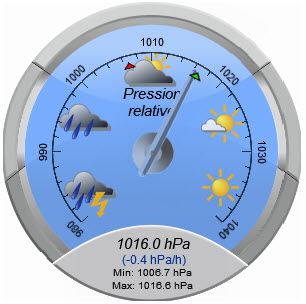

On rajoute encore les deux frames avec les valeurs min max et
tendance sur la dernière heure
|
|
<!-- ================= texte pression +- ================= --> <frame width="180" height="128" position-x="60" position-y="193"> <title text=" ($Current[rate_relative_pressure] $Unit[Pressure]/h)" alignement="relative" position-x="0.5" position-y="2.0"> <font color="FF003399" facename="Arial" size="15" weight="450" italic="0" /> </title> </frame> <!-- ================= texte pression min-max ================= --> <frame width="150" height="128" position-x="75" position-y="213"> <title text="Min: $Stats[Day,Min,relative_pressure,.1] $Unit[Pressure]\nMax: $Stats[Day,Max,relative_pressure,.1] $Unit[Pressure]" alignement="relative" position-x="0.3" position-y="2.0"> <font color="FF000000" facename="Arial" size="13" weight="450" italic="0" /> </title> </frame>
|
|
C'est terminé, voici encore le code complet de la feuille
de style.
|
|
<?xml version="1.0" encoding="iso-8859-1" ?> <stylesheet> <image width="300" height="300" /> <!-- ================= Fond ================= --> <frame width="300" height="300" position-x="0" position-y="0"> <background texture="pression_fond.png" stretch="1" /> </frame> <circulargauge width="300" height="300" orientation="1" position-x="0" position-y="0" margin-top="50" margin-right="50" margin-bottom="50" margin-left="50" > <axis color="FF000000" min="980" max="1040" titlemargin="50" titleside="top" fromangle="-45" toangle="225"> <title text="Pression\nrelative" alignement="vcenter|hcenter" angle="0" > <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title> <labels labelinterval="1" side="0" hide="0"> <font color="FF000000" facename="Arial" size="14" weight="400" italic="0" /> </labels> <ticks majorticks="7" minorticks="4" side="left" hidefirst="0" hidelast="0" hideminorticks="0" hide="0" minorticksize="5" majorticksize="9"/> </axis> <title text="$Current[relative_pressure,6.1] $Unit[Pressure]" alignement="relative" position-x="0.5" position-y="0.80"> <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title> <index> <current_relative_pressure texture="aiguille_pression.png" /> <stats_day_min_relative_pressure texture="index_pression_rouge.png" /> <stats_day_max_relative_pressure texture="index_pression_vert.png" /> </index> </circulargauge> <!-- ================= texte pression +- ================= --> <frame width="180" height="128" position-x="60" position-y="193"> <title text=" ($Current[rate_relative_pressure] $Unit[Pressure]/h)" alignement="relative" position-x="0.5" position-y="2.0"> <font color="FF003399" facename="Arial" size="15" weight="450" italic="0" /> </title> </frame> <!-- ================= texte pression min-max ================= --> <frame width="150" height="128" position-x="75" position-y="213"> <title text="Min: $Stats[Day,Min,relative_pressure,.1] $Unit[Pressure]\nMax: $Stats[Day,Max,relative_pressure,.1] $Unit[Pressure]" alignement="relative" position-x="0.3" position-y="2.0"> <font color="FF000000" facename="Arial" size="13" weight="450" italic="0" /> </title> </frame> </stylesheet>
|
|
|
|
|
|
|
|
|
|
Une autre petite pose
et on passe à la page suivante
|
|
|
|
|
