Affichage
des minigraphiques au passage de la souris avec Overlib
|
|
But : Déclencher
l'affichage d'une image au passage de la souris sur une zone d'une
image (jauges) |
Exemple
: |
|

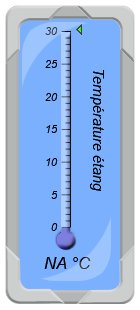

Passez
la souris dessus le thermomètre. |
Démo
sur ma page d'accueil |
|
Avant
de commencer, vous devez être capable de générer
les minigraphiques avec GW et de les télécharger sur
votre serveur avec le ftp de GW, une aide est disponible ici |
Un exemple
de minigraphiques pour GW est disponible ici,
mais vous pouvez évidemment utiliser n'importe quelles autres
images. |
|
Installation
de la librairie Overlib.
|
1 - Vous
devez télécharger la librairie Overlib 4.17 ici |
2 - Dans
l'archive que vous avez téléchargée, il y a un
fichier nommé overlib.js, c'est uniquement celui-ci donc vous
avez besoin. |
3 - Uploader
ce fichier dans le même répertoire que votre page qui
va contenir l'image des jauges. |
|
Dans
votre page php ou html
|
|
1
- Placer ce code juste après la balise body (copier / coller
) |
<script
type="text/javascript" src="overlib.js"></script>
|
|
|
2 - Insérer
l'images des jauges à l'endroit désiré |
<img
src="images/gauges_4_modif_pluvio.jpg">
|
|
Maintenant
nous allons faire des zones réactives sur cette image, voici
comment faire avec Dreamweaver |
|
|
Utilisez
les outils
pour dessiner autant de rectangle et de cercle que vous voulez, chacun
correspondra à l'affichage d'un minigraphique au passage de
la souris |
|
Vous
remarquerez que des lignes ont été rajoutées
dans votre code HTML, c'est ces lignes qui vont nous intéresser.
|
<area
shape="rect" coords="17,17,86,196" href="#">
<area shape="circle" coords="190,108,82"
href="#"> |
|
La
première ligne correspond au rectangle "rect" les
chiffres qui suivent indiquent les coordonnées avec les positions
en x (horizontale) et en y (verticale) du point supérieur gauche,
et du point inférieur droit. (4chiffres) |
La deuxième
ligne correspond au cercle "circle" les chiffres qui suivent
indiquent les coordonnées avec les positions en x (horizontale)
et en y (verticale) de son centre, puis son rayon. (3 chiffres ) |
|
Vous
remarquerez aussi une balise href="#", c'est dans celle
ci que nous allons lui indiquer d'afficher un minigraphique au passage
de la souris |
Nous
allons donc remplacer le # qui se situe entre les deux ""
par le code suivant |
javascript:void(0);"
onMouseOver="return overlib('<b></b>', WIDTH,
425, HEIGHT, 225, BACKGROUND, '/meteo/images- graph/minitemp.jpg',
CENTER );" onMouseOut="return nd(); |
|
WIDTH,
425, HEIGHT, 225
indique la largeur et la hauteur de l'image à afficher au passage
de la souris, ces valeurs correspondent à mes minigraphiques
et doivent être adaptées a votre image. |
BACKGROUND,
'/meteo/images-graph/minitemp.jpg'
indique le nom et le chemin d'accès à votre image, a
modifier selon votre configuration, par exemple BACKGROUND,
'/images/mongraphique_temperature.jpg |
CENTER,
indique que l'image va être centrée sous la souris, vous
pouvez le remplacer par LEFT ou RIGHT |
Exemple:
|
|
Si
vous n'avez pas d'éditeur capable de faire des zones
réactives, par exemple Nvu/Kompozer, vous pouvez les
créer avec un programme de retouche photo, par exemple
Gimp,
un tutoriel est disponible ici
|
|
|
Pour
les cas désespérés ou pour ceux qui veulent
faire simple et rapidement, j'ai créé une page
prête à l'emploi.
|
|
La
page est visible ici |
Vous
n'avez qu'à recopier le code ci-dessous et le coller dans une
page vide que vous renommez comme bon vous semble. |
<html>
<head>
<title>Untitled Document</title>
<meta http-equiv="Content-Type" content="text/html;
charset=iso-8859-1">
</head>
<body
bgcolor="#FFFFFF" text="#000000">
<script type="text/javascript" src="overlib.js"></script>
<p> <img src="images/gauges_4_modif_pluvio.jpg"
width="950" height="650" usemap="#Map"
border="0" name="gauges graphweather température
humidité pression pluie vent météo actuelle"></p>
<p align="center"></p>
<map name="Map">
<area shape="rect" coords="27,24,134,302"
href="javascript:void(0);" onMouseOver="return overlib('<b></b>',
WIDTH, 425, HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minitemp.jpg',
CENTER );" onMouseOut="return nd();">
<area shape="circle" coords="299,174,130"
href="javascript:void(0);" onMouseOver="return overlib('<b></b>',
WIDTH, 425, HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minihumidite.jpg',
CENTER );" onMouseOut="return nd();">
<area
shape="rect" coords="461,32,575,317" href="javascript:void(0);"
onMouseOver="return overlib('<b></b>', WIDTH, 425,
HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minirosee.jpg',
CENTER );" onMouseOut="return nd();">
<area shape="rect" coords="603,36,935,313"
href="javascript:void(0);" onMouseOver="return overlib('<b></b>',
WIDTH, 425, HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minirosee.jpg',
CENTER );" onMouseOut="return nd();">
<area shape="circle" coords="153,470,128"
href="javascript:void(0);" onMouseOver="return overlib('<b></b>',
WIDTH, 425, HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minipression.jpg',
CENTER );" onMouseOut="return nd();">
<area shape="circle" coords="453,471,130"
href="javascript:void(0);" onMouseOver="return overlib('<b></b>',
WIDTH, 425, HEIGHT, 225, BACKGROUND, '/meteo/images-graph/minivent.jpg',
CENTER );" onMouseOut="return nd();">
</map>
</body>
</html>
|
Vous devez
changer images/gauges_4_modif_pluvio.jpg
par le nom et le chemin
d'accès à votre image de fond |
ainsi que
les noms et chemin d'accès à vos images des minigraphiques
/meteo/images-graph/minitemp.jpg
|
N'OUBLIEZ
PAS DE METTRE LE FICHIER overlib.js dans le même répertoire
que la page qui va contenir ce fichier |
|
Il ne vous
reste plus qu'à inclure cette page à l'endroit de votre
choix avec par exemple une balise iframe |
Si votre
page à une extension HTML, vous devez la renommée en
.php
|
<IFRAME
src="indiquez ici le lien vers votre
page.html" width="950" height="650"
scrolling="no" frameborder="0"> </iframe>
|
|
Enjoy
|
|
|
