Un thermomètre
avec la balise "lineargauge" |
|
Jusque ici nous avons utilisé la balise "linplot"
pour tracer des courbes, je vais vous expliquer la balise "lineargauge" |
|

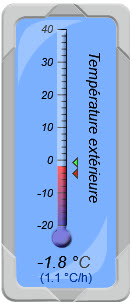

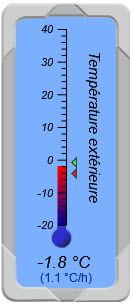

Nous allons créer une feuille de
style pour avoir ce résultat |
|
|
Enregistrez les 4 images de droite dans le même
dossier que votre feuille de style.
Clique droit sur l'image et enregistrer sous, ne changez pas le nom. |
|
|
|
|
But: avoir un thermomètre qui indique la température
extérieure avec deux index pour indiquer la température
minimum et maximum de la journée, ainsi que la variation
de température sur la dernière heure
|
|

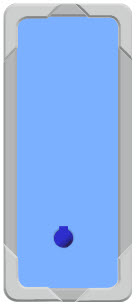

Comme pour nos premiers graphiques, on commence par créer
une image et un cadre qui contiendra notre image de base.
toujours entre les balises <stylesheet>, nous ajoutons la
balise "stretch" pour adapter la grandeur de l'image
à la grandeur du cadre.
|
|
<?xml version="1.0" encoding="iso-8859-1" ?> <stylesheet> <image width="140" height="310" /> <frame width="130" height="300" position-x="5" position-y="5"> <background color="ff0000ff" texture="thermo_b.png" stretch="1" /> </frame>
</stylesheet>
|
|
On rajoute la balise "lineargauge"
|
|
<lineargauge width="130" height="300" orientation="1" position-x="5" position-y="5" margin-top="26" margin-right="9" margin-bottom="77" margin-left="11" >
|
|

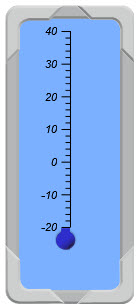

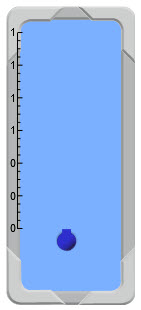

Notre gauge est créée, on va maintenant la mettre
en place avec la balise "xaxis",
on la centre et on rajoute les labels "labels"
et les graduations "ticks" on
peux changer l'échelle avec min et max
|
|
<axis color="FF000000" min="-20" max="40" side="hcenter" titlemargin="20"> <labels labelinterval="1" side="left" hide="0"> <font color="FF000000" facename="Arial" size="14" weight="400" italic="1" /> </labels> <ticks majorticks="7" minorticks="4" side="left" minorticksize="5" majorticksize="9"/> </axis>
|
|

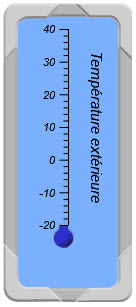

On rajoute un texte sur l'axe x, a placer entre les balises
"axis"
|
|
<title text="Température extérieure" alignement="vcenter|hcenter" angle="180"> <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title>
|
|

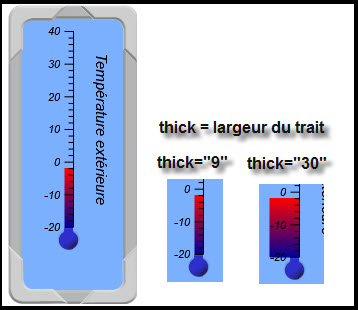

On va rajouter les données, attention sur les graphiques
précédents les données étaient placées
dans la balise "data",
maintenant elles sont placées dans la balise
"index"
|
|
<index> <current_outdoor_temperature color1="FF000099" color2="FFFF0000" filled="1" side="left" thick="9" /> </index>
|
|

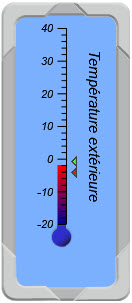

Nous allons maintenant rajouter dans la balise "index"
les deux index à gauche de l'axe pour afficher la
valeur maximale et minimale de la journée.
|
|
<stats_day_max_outdoor_temperature texture="index_vert.png" side="left" /> <stats_day_min_outdoor_temperature texture="index_rouge.png" side="left" />
|
|

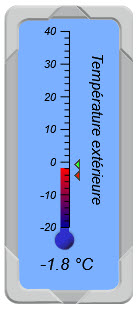

On rajoute valeur actuelle
|
|
<title text="$Current[outdoor_temperature] $Unit[Temperature]" alignement="relative" angle="0" position-x="0.47" position-y="0.86"> <font color="FF000000" facename="Arial" size="20" weight="400" italic="1" /> </title>
|
|
Et pour terminer on rajoute un cadre avec la variation de la
température.
|
|
<frame width="100" height="128" position-x="18" position-y="215"> <title text=" ($Current[rate_outdoor_temperature] °C/h)" alignement="relative" position-x="0.3" position-y="2.0"> <font color="FF003399" facename="Arial" size="15" weight="450" italic="0" /> </title> </frame>
|
|

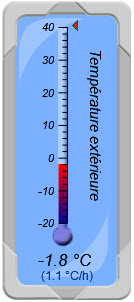

Il reste à placer la dernière image pour
améliorer l'aspect visuel de l'ensemble. Mettre une image
avec la balise "background"
à placer dans <linerargauge>
|
|
<background texture="thermo_fond.png" stretch="1" />
|
|
C'est terminé, voici encore le code complet de la feuille
de style.
|
|
<?xml version="1.0" encoding="iso-8859-1" ?> <stylesheet> <image width="140" height="310" /> <frame width="130" height="300" position-x="5" position-y="5"> <background color="ff0000ff" texture="thermo_b.png" stretch="1" /> </frame> <lineargauge width="130" height="300" orientation="1" position-x="5" position-y="5" margin-top="26" margin-right="9" margin-bottom="77" margin-left="11" > <axis color="FF000000" min="-20" max="40" side="hcenter" titlemargin="20"> <title text="Température extérieure" alignement="vcenter|hcenter" angle="180"> <font color="FF000000" facename="Arial" size="18" weight="400" italic="1" /> </title> <labels labelinterval="1" side="left" hide="0"> <font color="FF000000" facename="Arial" size="14" weight="400" italic="1" /> </labels> <ticks majorticks="7" minorticks="4" side="left" minorticksize="5" majorticksize="9"/> </axis> <index> <current_outdoor_temperature color1="FF000099" color2="FFFF0000" filled="1" side="left" thick="9" /> <stats_day_max_outdoor_temperature texture="index_vert.png" side="left" /> <stats_day_min_outdoor_temperature texture="index_rouge.png" side="left" /> </index> <title text="$Current[outdoor_temperature] $Unit[Temperature]" alignement="relative" angle="0" position-x="0.47" position-y="0.86"> <font color="FF000000" facename="Arial" size="20" weight="400" italic="1" /> </title>
<background texture="thermo_fond.png" stretch="1" /> </lineargauge> <!-- ================= texte température +- ================= --> <frame width="100" height="128" position-x="18" position-y="215"> <title text=" ($Current[rate_outdoor_temperature] °C/h)" alignement="relative" position-x="0.3" position-y="2.0"> <font color="FF003399" facename="Arial" size="15" weight="450" italic="0" /> </title> </frame> </stylesheet>
|
|
|
|
|
|
Une autre petite pose
et on passe à la page suivante (autres graphiques)
|
|
|
|
|
