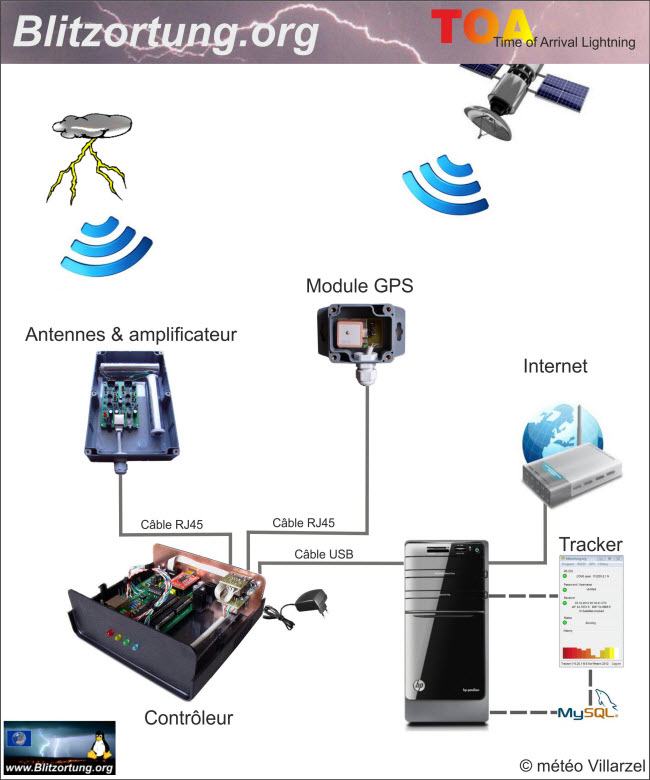

Le matériel



Contrôleur
  Le coeur de la carte contrôleur est un micro-contrôleur ATMEL 8-bit ATmega644A cadencé à une fréquence d'horloge de 20.000000MHz. La carte contient également deux convertisseurs
analogique-digital 8-bit séparés, le ADC 0820 CCN, fonctionnant en mode rapide, pas de coupure de l'alimentation durant les conversions. Dans ce mode de fonctionnement, les convertisseurs sont capables de fournir un débit allant jusqu'à 500 ksps = 500,000 échantillons par seconde. Un quadruple comparateurs, le TLC 374, active la conversion analogique-digitale, si le signal d'entrée excède un seuil de +/ 0,417Volts.
Antennes et amplificateur


Antenne ferrite avec carte amplificateur.

L'antenne permet de capter le champ magnétique que génère la foudre, le signal sous forme électrique est alors transmis vers l'amplificateur qui multiplie (gain) l'amplitude du signal, pour le transmettre vers le PC par l'intermédiaire de la carte son (entrée ligne).

L'amplificateur permet de multiplier l'amplitude du signal venant de l'antenne car celui-ci est trop faible pour être exploité. C'est le signal de sortie qui va être utilisé par le PC, via la carte son.



Module GPS
  Le récepteur GPS "OEM" subminiature 20 canaux est basé sur un chipset SiRF StarIII™ qui lui confére une sensibilité exeptionnelle de l’ordre de -159 dBm avec une démodulation WASS™. Doté d’une antenne de réception intégré, il est prévu pour fonctionner de 4,5 à 6,5 Vcc et s’interface simplement avec un microcontrôleur
